压铆螺母/螺钉规格表示方法

type

Post

status

Published

date

Jul 21, 2024

slug

202407212

summary

结构设计相关

压铆螺母

压铆类螺纹产品并无现行标准，在设计前可先与供应商确认，以下为行业俗成，使用时注意甄别。

压铆螺母的表示方法为

S−M3−1−ZUS−M3−1−ZU

S：表示压铆螺母的材质；S：碳钢、‌CLS：不锈钢、‌CLA：铝材、SP：硬化不锈钢‌、SMPS：微型压铆螺母，适用于超薄板材、‌SLS：也代表不锈钢材质，用于自锁螺母；

M3：表示它的螺纹规格代号；

1：表示它的规格代号，就是它能适用度的最小板厚，一般根据螺纹代号不同而不同，比如M3中0的规格代号最小适用板厚为0.8-1毫米，1表示的问最小板厚为1毫米，2表示的最小板厚为1.4毫米等

ZU:表示它的镀层代号；

根据材质分常用的有钢、答不锈钢、铝等，其中通孔螺母柱有钢SO、不锈钢

SOS、铝SOA，盲孔的因为看不到blind，所以表示方法为在通孔前面加个B，所以盲孔

螺母柱表示有钢BSO、不锈钢BSOS、铝BSOA，

压铆螺母的表示方法为：

SO−M3−8−ZUSO−M3−8−ZU

SO：表示压铆螺母柱的材质。

M6：螺纹规格；

12：螺母柱总长度mm；

ZU；表示它的镀层代号同上；

压铆螺钉的规格描述方法：

FH−M6−12−ZUFH−M6−12−ZU

FH：表示压铆螺钉的材质；一般有碳钢压铆螺钉（FH），不锈钢压铆螺钉（FHS），不锈铁压铆螺钉（FH4），碳钢小头压铆螺钉（FHL），不锈钢小头压铆螺钉（FHLS），碳钢大头压铆螺钉（HFH），不锈钢大头压铆螺钉（HFH），磷青铜压铆螺钉（HFHB），六角压铆螺钉（NFH）等；

M6：螺纹规格；

12：螺钉总长度mm；

ZU；表示它的镀层代号同上；

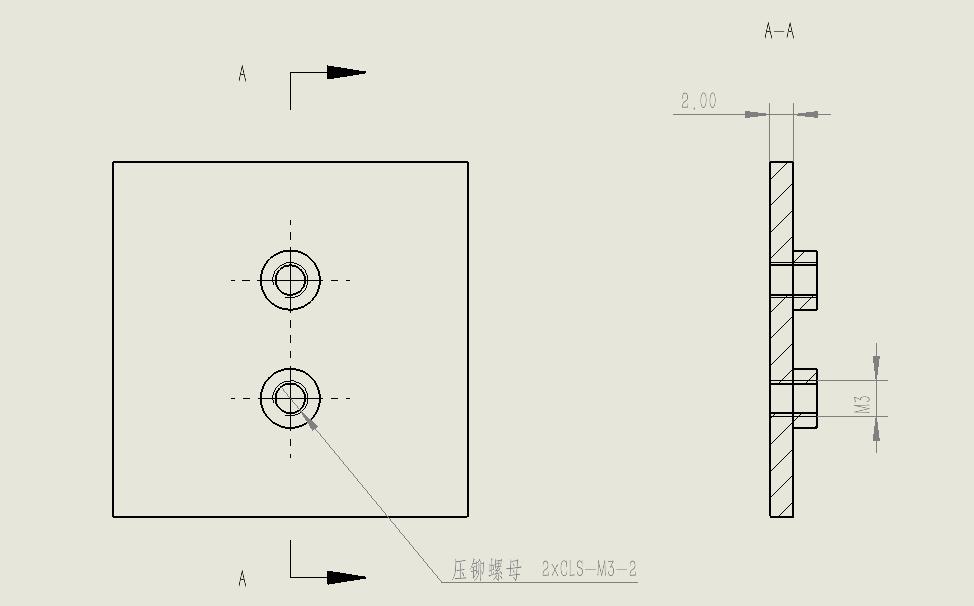

正视图为简化标注，剖视图上标注只为说明。
